  • Golden Samurai TD33-20KVA
< >
  • Golden Samurai TD33-20KVA

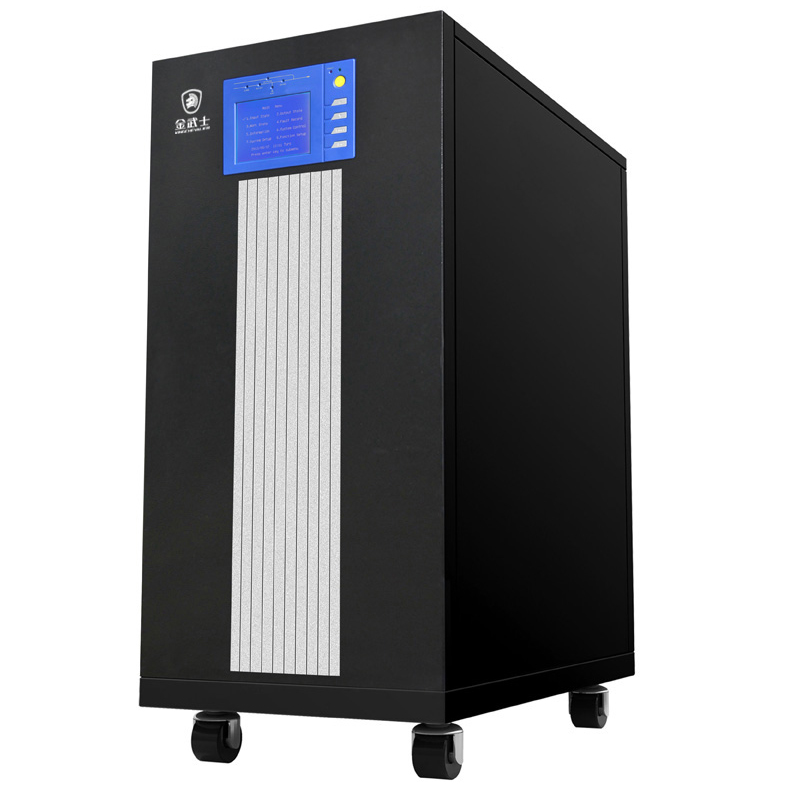

Golden Samurai TD33-20KVA

product power:16KW（千瓦）

product capacity:20KVA 【View products of the same capacity】

series:Power frequency TD series 【View the same series of products】

voltage input and output:Three inputs and three outputs (380V:380V)

weight:194 kg（ 公斤）

size（LWH）:455*830*1055 MM（毫米）24U

Shape classification:

  • Product Overview
  • For details
  • Installation Notes
  • Product Image
  • After-sales service
  • Documentation

    • TD33 20KVA detailed parameter table

    Rated Capacity20KVA/16KW
    modelTD33 20K

    TD33 20KVA input parameters

    Rectifier typeIGBT rectification
    Rated voltage380/220VAC(1±25%)
    Input voltage range304~478VAC
    Input frequency rangeFor 50HZ system: 46-54HZ; For 60HZ system: 56-64HZ
    Input power factor>=0.99

    TD33 20KVA output parameters

    Rated output power20KVA/16KW
    Rated output voltage380/220VAC
    The output voltageSynchronize with mains (mains mode); 50Hz ± 0.2% (battery mode)
    Way of workingOnline
    Output waveformSine wave
    Conversion time0ms
    Overload capacityWhen 105%±5%≤load, overload is pre-warned; when 105%±5%<load≤125%5%, transfer to bypass output after 2 minutes; 125%±5%<load≤150%±5%, 30 minutes Turn to bypass output later; when load >150%±5%, turn to bypass output after 500 milliseconds

    TD33 20KVA battery and running time

    battery modelMaintenance-free sealed lead-acid battery
    Standard machine backup time30 minutes to 8 hours optional
    Battery pack model-
    Typical battery charging time8 hours
    battery voltage384V (32 12V batteries)

    TD33 20KVA system parameters and standards

    Installation methodTower
    Overall efficiencyUp to 85%
    Electromagnetic CompatibilityIEC EN62040-02
    Surge protectionIEC 61000-4-2.4.5 Level IV, IEC61000-4-3 Level III
    Protection typeIP20

    TD33 20KVA communication and management

    Interface portRS232, optional Wedpower card, AS400 card
    control panelLCD+LED status indication
    Audible alarmAlarm once every 4 seconds when mains power fails: special low battery alarm once every second

    TD33 20KVA physical index

    W455.00 mm
    D830.00 mm
    H1055.00 mm
    weight194.00 KG
    colorblack

    TD33 20KVA  environment

    working environment0 - 40 °C
    Relative humidity0 - 95%
    Operating height0-1500 meters
    storage temperature-5 - 45 °C
    Storage relative humidity0 - 95%
    Storage height0-1500 meters
    Audible noise at 1 m from the surface of the device<55.00 dB

    TD33 20KVA warranty

    Standard warranty 3 years













    Input parameters
    Input voltage380V AC （Three-phase four-wire）
    Enter the live wire diameter25mm2 （Square millimeter）
    Input zero wire diameter25mm2（Square millimeter）
    Input ground wire diameter25mm2（Square millimeter）
    Input air switch100A -3P （AC open）
    Output parameters
    The output voltage380V AC （Three-phase four-wire）
    Output wire diameter25mm2（Square millimeter）
    Output neutral wire diameter25mm2（Square millimeter）
    Output ground wire diameter25mm2（Square millimeter）
    Output MCB100A -3P （AC open）
    Battery parameters
    External battery MCB100A-2P （DC MCB）
    External battery wire diameter16mm2（Square millimeter）
    Input parameters
    Input voltage380V AC （Three-phase four-wire）
    Enter the live wire diameter25mm2 （Square millimeter）
    Input zero wire diameter25mm2（Square millimeter）
    Input ground wire diameter25mm2（Square millimeter）
    Input air switch100A -3P （AC open）
    Output parameters
    The output voltage220V AC （Single phase double wire）
    Output wire diameter25mm2（Square millimeter）
    Output neutral wire diameter25mm2（Square millimeter）
    Output ground wire diameter25mm2（Square millimeter）
    Output MCB100A -1P （AC open）
    Battery parameters
    External battery MCB100A-2P （DC MCB）
    External battery wire diameter16mm2（Square millimeter）

    20 KVA AC 220V input: AC 220V output

    Input parameters
    Input voltage220V AC （Single phase double wire）
    Enter the live wire diameter25mm2 （Square millimeter）
    Input zero wire diameter25mm2（Square millimeter）
    Input ground wire diameter25mm2（Square millimeter）
    Input air switch100A -1P （AC open）
    Output parameters
    The output voltage220V AC （Single phase double wire）
    Output wire diameter25mm2（Square millimeter）
    Output neutral wire diameter25mm2（Square millimeter）
    Output ground wire diameter25mm2（Square millimeter）
    Output MCB100A -1P （AC open）
    Battery parameters
    External battery MCB100A-2P （DC MCB）
    External battery wire diameter16mm2（Square millimeter）




    Backup model: One year warranty, one year warranty for built-in battery


    Online models: three-year warranty


    12V24AH capacity battery products: three-year warranty


    After-sales service contact information throughout the country: Contact us


    7*24 hours service telephone: 400-830-8833
